近红外相机

ABA-052VIR
采用Sony的IMX992传感器的高灵敏度VIS-SWIR相机

  • 波长宽带: 400nm ~ 1700nm

  • 分辨率: 2560 x 2048, 像素大小: 3.45μm

  • 相比于 ABA-013VIR，该像素尺寸缩小了 52%，从而在相同视野内提高了像素分辨率。 在设置为相同分辨率时，有效像素数量可以增加四倍，扩展了视野。
    → 这一改进使得检测和测量任务具有更高的精度，并且可以减少节拍时间。

  • 帧速: 131.9fps(Max)

  • 通过外部触发器信号控制曝光时间

  • 视频输出Bit:可选为8/10/12bit 输出转换

  • 多种校正功能：缺陷像素校正 、屏蔽补偿 、LUT 、 ROI 、 Binning

  • 接口 : CoaXPress, Camera Link, Giga Ethernet

Model Name ABA-052VIR
Sensor Sony IMX992
Resolution : 2560(H) x 2048(V)
Pixel size : 3.45μm x 3.45μm
Effective chip line size  : 8.83mm x 7.07mm
Spectral Range 400nm~1700nm

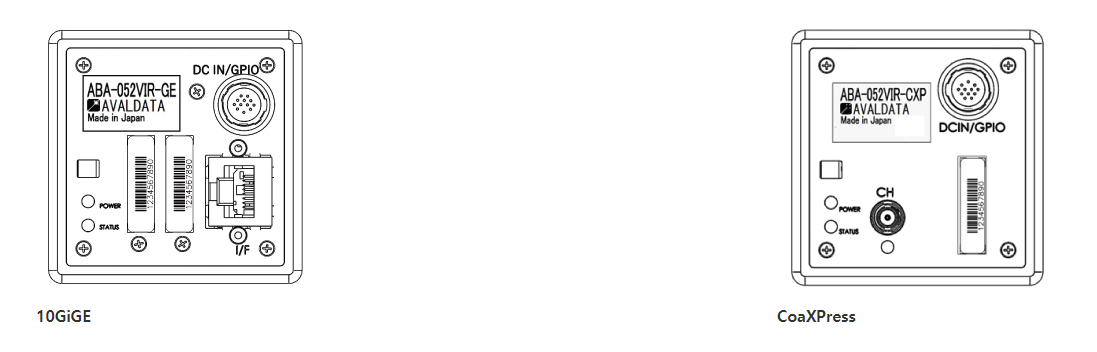

Interface 10Gigabit Ethernet (10GBASE-T) / CoaXPress(CXP-6 Dual)
Shutter Global Shutter
Framerate 131.9fps(max)
Exposure Time 8Bit : 4μsec-10msec (Possible set time range: 4μsec-9.99sec)
10Bit: 4μsec-10msec (Possible set time range: 4μsec-9.99sec)
12Bit: 7μsec-10msec
Gain 0dB ~ +12dB (Possible set time range: 0dB ~ +12dB)
Main Function Status LED, internal cooling mechanism, external trigger, ROI, Binning
various correction (DSNU, PRNU. Defect Pixel)
Video Output 8 / 10 / 12 bit
Lens Mount C-Mount 2/3 inch
Power Supply Input voltage range ：DC+12V~DC+24V±1V
Support PoE+ / PoCXP
Power consumption：TBD
Operating temperature / humidity + 0 ℃ ~ + 45 ℃ / 20 ~ 50 % (With no condensation)
※Depending on the usage environment, it may be necessary to implement cooling measures, such as directing air at the camera.
Storage temperature / humidity + 15 ℃ ~ + 65 ℃ / 20 ~ 80 % (With no condensation)
External dimensions 58 (W) x 58 (H) x 75 (D) mm(Excluding mounts and protrusions)
Weight 400g
Environmental Response –
Software Development Kit SDK-TransFlyer (AZP-ACAPTF-01)

_                                                                        ABA-013VIR                                         ABA-052VIR
_                                                                        (1280Hx1024V / 5×5μm)                   (2560Hx2048V / 3.45×3.45μm)

CoaXPress (CXP-6 Dual)
